PQH-70系高精度偏反光显微镜
一、仪器的用途:
PQH-70型高精度偏反射两用偏光显微镜是地质、矿产、冶金等部门和相关高等院校最常用的专业实验仪器。用于不透明物明或半透明物体,可以同时采用透射光和反射光
二、仪器特点:
高精度偏反光显微镜PQH-70主要用于在地质勘查(区域地质勘查、海洋地质勘查、水文地质勘查、工程地质勘查、环境地质勘查、固体矿产勘查、地球化学勘查)。CRM-500偏反光显微镜就是非常适用的产品,可供广大用户作单偏光观察,正交偏光观察,锥光观察以及显微摄影,配置有石膏λ、云母λ/4试片、石英楔子和移动尺等附件,是一组具有较完备功能和良好品质的新型产品.本仪器的具有可扩展性,可以接计算机和数码相机。对图片进行保存、编辑和打印。高精度反光显微镜是地质勘查资质进行分类分级中高档反光显微镜。
三、技术参数
1. 目镜
类型 |
放大倍数 |
视场(mm) |
十字目镜 |
10X |
18mm |
分划目镜 |
10X |
18mm |
2.无应力消色差物镜
放大倍数 |
数值孔径(NA) |
工作距离(mm) |
4X |
0.10 |
7.8 |
10X |
0.25 |
4.70 |
20X |
0.40 |
1.75 |
40X |
0.65 |
0.72 |
60X |
0.85 |
0.18 |
3.总放大倍数:40X---600X
4.移动尺:移动范围30mm×40mm
5.测微尺:0.01mm
6.滤色片:蓝色
7.试片:石膏1λ试片,云母1/4
试片石英楔子试片
8. 同轴照明器(又名垂直照明器) 同轴照明器又名垂直照明器,它是显微镜垂直照明系统,系统系数1倍,可适配与各型号的普通(160毫米机械筒长,斜筒式) 显微镜 。可作为反射光照明系统下观察不透明物体表面细微结构.
垂直照明装置配置与显微镜上不仅能进行一般金相分析、微粒分析测试还可以对非金属不透明物体进行分析、观察而且配有偏光系统,作偏光观察.
透反射式偏光系统主要由透射偏光显微镜和落射照明器组成,及计算机成像系统组成。而落射照明器也含有偏光系统,因此套系统含有两套偏光系统,适合多种场地使用。
四、系统组成
双目偏反光显微镜:PQH-70

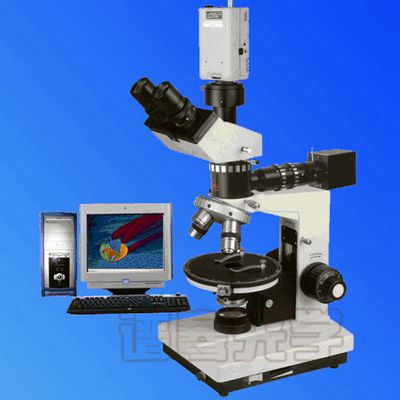

电脑型偏光显微镜(PQH-70E): 1、偏反光显微镜 2、适配镜 3、摄像器(CCD)
4、A/D(图像采集) 6、计算机
数码相机型偏光显微镜(PQH-70D):1、偏光显微镜 2、适配镜 5、数码相机
五、总放大参考倍数
PQH-70E型:100--2300倍 PQH-70D型:100--2000倍
