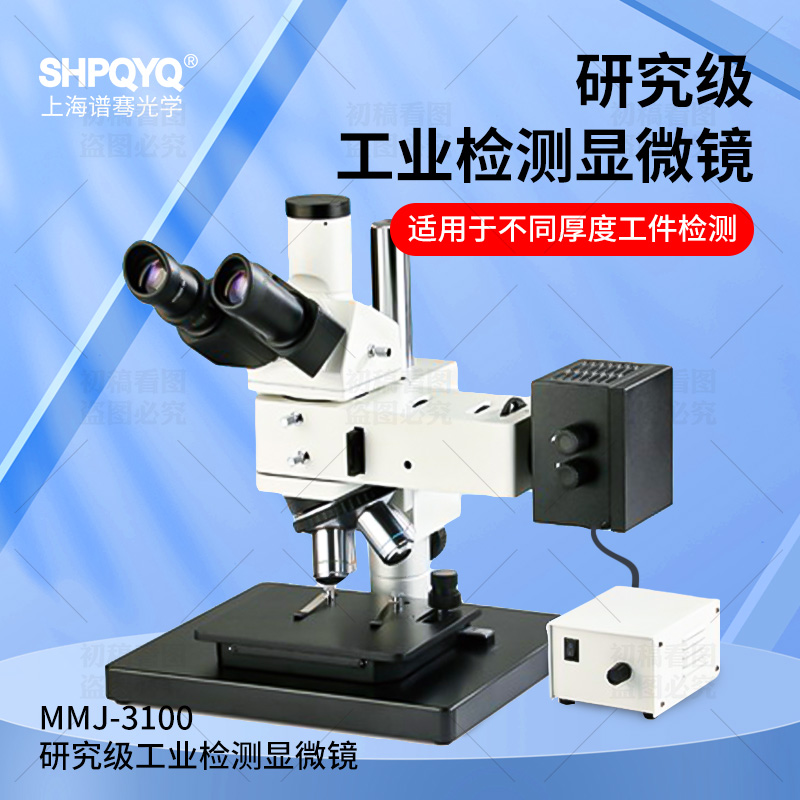

工业检测金相显微镜MMJ-3100

商品详情
  • MMJ-3100工业金相显微镜是针对半导体工业、硅片制造业、电子信息产业、冶金工业需求而开发的。作为工业检测显微镜用户在使用时能够体验其舒适性能,可应用于半导体、FPD、电路封装、电路基板、材料、铸件/金属/陶瓷部件、精密模具的检测,可观察较厚的标本。稳定、高品质的光学系统使成像更清晰,衬度更好。符合人机工程学要求的设计,使您在工作中感到舒适和放松。


    【仪器特性】:

    1.采用了UIS高分辨率、长工作距离无限光路校正系统的物镜.

    2.无限远物镜与所有观察法相兼容包括明视野法、偏光法,并在每一观察法中均提供高清晰的图像质量。

    3.采用非球面Kohler照明,增加观察亮度。

    4.WF10×(Φ22)超大视野目镜。

    5.  光学放大倍数  50X-1000X

    测微目镜:

    测微目镜是各种光学测量仪器的附件,装配在适当的光学仪器上,可以作各种用途的测量。如测定孔距,各种刻线及键槽等的宽度和长度、金属表面质量、光谱带宽、纤维织物密度和野外标本等,也可以作某些显微硬度计的附件来测量压痕及划痕尺寸。

    技术参数:

    观察头

    30°铰链式三目(50mm-75mm)

    目镜

    大视野WF10×/22mm

    物镜

    无限远平场消色差长工作距离物镜:5×/0.12/WD.23.6mm、

    10×/0.25/WD.17.8mm、20×/0.40/WD.10.4mm、50×/0.55WD.7.0mm、100×/0.8WD.3.2mm

    转换器

    可调中心五孔转换器

    平台

    机械式载物台外形尺寸185mm×140mm

    底座外形尺寸: 300mm×240mm

    移动范围:横向35mm×纵向50mm

    滤色片

    内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式检偏器与起偏器

    调焦

    粗、微动同轴调焦,采用齿轮齿条传动机构 微动格值0.002mm

    落射照明

    带孔径光栏和视场光栏,卤素灯6V/30W,AC85V-230V,亮度可调节

    偏光装置

    检偏镜可360度转动,起偏镜、检偏镜均可移出光路

    检测工具

    0.01mm测微尺

    成像装置

    630万高清彩色显微仪,高清显微成像系统软件(自带测量软件)



    物镜规格参数:


    倍率

    X

    数值孔径

    NA

    工作距离

    WD(mm)

    焦距

    F(mm)

    分辨率

    R(um)

    景深

    DF(um)

    物方视场

    (mm)

    像方视场

    (mm)

    总放大倍数

    (目镜10X)

    螺纹

    尺寸

    5X

    0.12

    23.6

    40

    2.8

    42.9

    5

    25

    50X

    4/5X1/36”

    10X

    0.25

    17.8

    20

    1.34

    10.1

    2.5

    25

    100X

    4/5X1/36”

    20X

    0.40

    10.4

    10

    0.8

    3.5

    1.25

    25

    200X

    4/5X1/36”

    50X

    0.55

    7

    4

    0.61

    1.4

    0.5

    25

    500X

    4/5X1/36”

    100X

    0.8

    3.2

    2

    0.41

    0.6

    0.25

    25

    1000X

    4/5X1/36”
