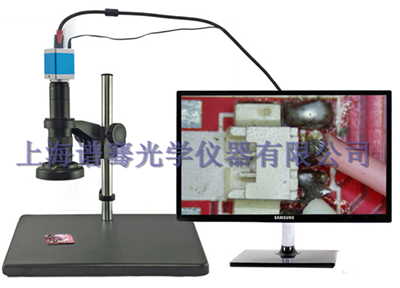

TV-1602H型 高清视频显微镜

商品详情
  • 一、仪器用途:

    TV-1602H系高清视频显微镜在观察物体时能产生正立的三维空间影像。立体感强,成像清晰和宽阔,又具有长工作距离,并是适用范围非常广泛的常规显微镜。它操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边,毛刺,划痕等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,能直接连接摄像设备将实物的图像放大后显示在显示器的屏幕上,通过无线鼠标或者遥控器操作,高速图像存储卡可直接在显示器上将图片保存,放大,对比,录像。效果完全高清,操作简单!

    二、技术规格

    可以直接在显示器上观察实物图像。

    1.摄像目镜:0.5X(标配),1X(选配)

    2.物镜变倍范围 :0.7X--4.5X ,
    3.变 倍 比 :6.5:1
    4.移动工作距离 :200mm
    5.台面尺寸: 380×260(mm)

    6.高清1080P像素HDMI工业像机,帧率达30帧/秒,摄像无拖影

    7高清21.5英寸专用液晶显示器(分辨率1920*1080),可达真正高清
    8.视频总放大倍数:35X—226X连续变倍(以23.8英寸显示器)

    三、系统简介

    视频显微镜系统是将精密的光学显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以在显示屏上很方便地观察实时动态图像,并能将所需要的图片进行实时保存和录制。

    四、系统组成

    显示器型(TV-1602H) 1、直筒视频显微镜2、适配镜3、1602工业相机

    4.显示器21.5英寸(分辨率1920*1080)

    五、参考放大倍数

    显示器型(TV-1602H): 7-450倍(以显示器21.5英寸,1X倍摄像目镜为例)

    六、产品特点:

    1、采用远心光学设计,光学放大倍率为0.7X-4.5X。
    2、优异的光学性能,高分辨率,可提供非常清晰的观察效果。
    3、搭配高清工业相机,1080P高清画质HDMI输出,直接连接显示器观察。
    4、相机具备横竖十字坐标线,具备自动曝光,自动白平衡优化功能。带拍照、录像存储;
    5、高速30帧/秒输出,检测观察过程高效实时显示,无拖尾。
    6、搭配23.8英寸IPS面板高清液晶显示器于一体,画面更清晰,操作更加方便。

    产品型号:TV-1602H




    图像

    总放大倍数

    23-307X

    光学变焦倍数

    0.7X-4.5X

    颜色

    彩色/黑白

    工作温度

    -10-50℃

    功能

    支持全屏冻结、支持黑白/彩色,图像上下左右颠倒,拍照录像存储




    镜头

    镜头类别

    连续变倍

    物理变焦范围

    0.7-4.5X

    目镜倍率

    0.5X

    兼容sensor

    2/3

    接口

    C

    变倍方式

    手动变倍




    相机

    分辨率

    高清1920*1080

    传感器尺寸

    1/3

    帧速

    30@FPS 高速成像,无拖尾延时

    视频输出格式

    HDM输出,  支持拍照录像TF卡存储

    曝光方式

    手动/自动

    OSD

    支持English/简体中文/繁體中文菜单

    光源

    LED环形电子视频显微镜专用光源

    支架

    立柱式支架:底座:380*260*25mm立柱:高340mm

    可选配件

    移动平台

    XY轴移动

    万向支架

    多角度观察

    光源底座

    B3、B5型光源底座


    标配仪器装箱清单

    显微镜主机(立柱、调焦机构、底座)

    1件

    高清变倍镜头

    1件

    高清HDMI-1602工业相机(遥控,HDMI数据线,8GTF卡)

    1件

    5V2A电源

    1件

    LED环形视频显微镜专用光源(中心聚光,亮度可调)

    1件

    21.5或23.8英寸IPS面板高清液晶显示器(选配件)

    1件
