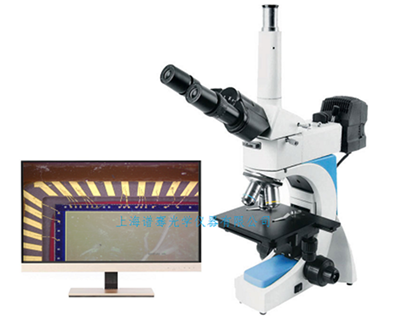

高清工业检测视频显微镜MMJ-400R
一、用途：
MMJ-400R系列高清工业检测视频显微镜主要针对检测工业产品的毛刺，划痕，等微小细节观察所研发的一款高科技产品，普及使用在常规金相检查及工业检测使用。本仪器配有大移动范围的载物台、落射照明器、无限远平场消色差物镜、平场目镜，全高清HDMI高清图像彩色CMOS工业相机结合高清HDMI显示器可实时观察图像，图像清晰、衬度好，实现解放双眼疲劳，同时摄像系统配置红外遥控拍摄器，可实时保存拍摄的图像，是金属学、矿物学、精密工程学、微电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
二、 技术参数
1.目镜:10X 视场直径18mm
2. 物镜
|
类 型 |
放大倍数 |
数值孔径NA |
工作距离mm |
明/暗场 |
|
无限远平场消色差物镜 |
0.10 |
17.3 |
||
|
10X ∞ |
0.25 |
10.0 |
明场 |
|
|
20X ∞ |
0.40 |
5.8 |
明场 |
|
|
40X ∞ |
0.60 |
2.9 |
明场 |
3.观察头：三目摄像观察头
4.光学放大倍数：40X -400X 系统参考放大倍数：40X-2600X；最大标本高度：40mm,
5.照明系统：柯勒照明，垂直照明系统带孔径可变光栏和视场可变光栏；反射光照明，6V/ 20W卤素灯，亮度可调；
6.集光器,滤色片组：黄色、蓝色、绿色、磨砂玻璃,
7.粗细同轴调焦，行程30mm，微调最小读数值0.002mm，粗动行程每圈37.7mm,微动行程每圈0.1mm
8.带限位装置（防止载物台上升过高切片碰坏镜头和粗调力矩调节装置（粗微调松紧可调）
9.转换器：四孔转换器，内向式，滚珠定位；
10.瞳距调节范围：53-75mm
11.双层机械移动载物台,右手同轴低位操作X\Y移动，面积150X140mm移动范围75X50mm，
12.摄像装置：0.5X显微适配镜带摄像接筒。
三、仪器标准全套配置
1. MMJ-400R三目摄像工业检测视频显微镜主机（倍数40X-400X） 1台
2. 全高清1600万像素HDMI工业摄像机 (包含数据线、红外遥控配件) 1套
3. 21.5英寸HDMI接口高清液晶显示器（HD1920*1080高清分辨率） 1台
4. 产品质保卡、产品合格证、产品说明书、产品防尘罩 各1份
|
