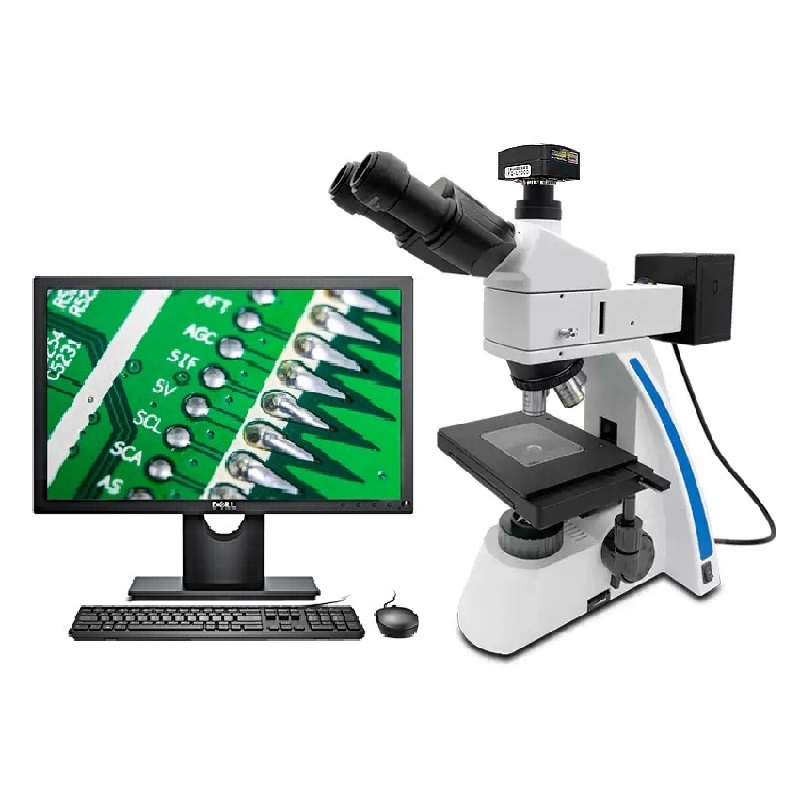

透反射金相显微镜MMJ-200TR

商品详情
  • MMJ-200TR透反射金相显微镜采用 UIS 无限远校正光学系统,配置无限远长工作距离金相平场消专用物镜和大视野目镜,成像清晰,视野广阔。符合人机工程学要求的理想设计,采用高精度调焦手轮,内向式物镜转换器与内置式提手设计,空间更广阔,仪器搬运更安全,该产品具有高清晰度、高对比度等卓越的光学性能;使操作更方便舒适,给您呈现卓越的光学成像效果。

    MMJ-200TR透反射金相显微镜主要应用于半导体检测、硅片、太阳能材料检测、FPD、电路板、金属材料、金相材料内部组织结构分析、电子原材料表面划痕、毛刺检测、精密刀具磨具等制造领域,同样适应教学及研究方面;具有高清晰度、高对比度、长工作距离等卓越的光学性能。

    性能特点及参数表

    ■采用 UIS 无限远校正光学系统

    ■铰链三目,30°倾斜,可 360°旋转;

    ■瞳距调节范围 53mm-75mm,视度调节:可调目镜,±5 屈光度调节;

    ■全新的外观设计,稳定可靠的系统结构,操作更加轻松舒适,适用于各种工作环境;

    ■分光比:双目 100%或三目 70%:30%

    ■3W 白色大功率 LED 灯照明(色温 4000K-4300K),工作时间大于 20000 小时;

    ■带偏光观察;

    ■配置 50X 物镜工作距离达到 7mm,数值孔径0.55开口;分辨率更高;

    ■配置数码相机(含测量软件)可对观察的物体进行二次元测量,方便物体小尺寸的测量;





    主要参数

    总放大倍数

    50X-500X(标准配置)

    光学系统

    无限远(∞)f=200

    目镜

    可调大视野平场目镜

    WF 10X

    视场:Ф22mm

    三目观察头

    铰链式三目通

    观察角度为 30 度,瞳距为 53~75mm







    无限远长工作距离

    金相专用物镜



    放大倍率

    数值孔径

    工作距离

    5X

    0.12

    23.6mm

    10X

    0.25

    17.7mm

    20X

    0.40

    10.4mm

    50X

    0.55

     7mm

         100X(选购)

    0.80

    3.2mm

    转换器

    四孔内向式转换器

    聚光镜

    阿贝聚光镜;NA.1.25可上下升降,带可变孔径光栏

    落射照明器

    柯拉照明,带滤色片:绿色、蓝色、黄色、磨砂

    载物台

    双层机械式载物台, 尺寸:210 X 140 mm,移动范围:75 X 50 mm

    照明光源

    3W 白色 LED(色温 4000-4300K), 亮度可调

    电源

    交流电压 220V/ 50Hz,保险丝管规格:250V 0.5A

    摄影接头

    0.5X

    软件

    高清PC图像系统成像软件(系统自带测量功能)

    测量附件

    0.01mm测量标尺

    高清数码

    成像系统



    高清晰500万像素数字彩色相机,USB2.0接口,USB2.0  500万全速输出相机,体积小巧,实时成像,拍照,录制,保存编辑,打印,,系统自带测量软件,测量精度达0.001mm,测量范围广:长度,角度,面积,同心圆间距,不规则形图形等十几种测量方式,可在图像上标注样品名称,箭头备注,可同时自动生成报告单
