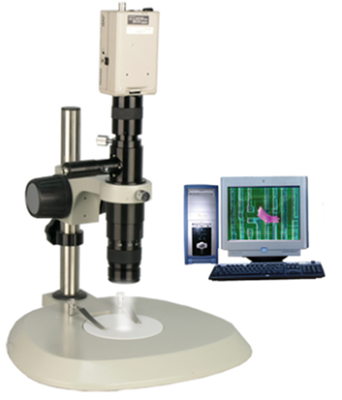

ZOOM-0850C同轴光视频显微镜

商品详情
  • ●  采用无限远光学系统和同轴照明光学系统

    ●  具有高分辨率和高清晰度品质

    ●  可使用LED或光纤冷光源同轴照明,满足观察不同物体的需要

    ●  适用于电子设备、半导体、LCD、LED等领域的数码成像及反光材料观察、检测和测量

    一、产品介绍:
    同轴光高倍视频显微镜,采用平行光路光学系统设计,使视场边缘的清晰度和平整度提高到视场中心的水平,适用于高精度测量行业。可以介入同轴落射光装置、偏光装置、可变光阑和分光装置等功能附件“全视场”设计,可以增加目镜观察系统。可以连接通用的“无穷远”生物、金相物镜,从而获得400X以上的光学放大倍数。配套物镜和摄影摄像目镜系列齐全。体积紧凑,可以适用客户各种选择空间。可选用通用的支架、和照明光源,从而降低客户使用成本,广泛应用于微电子、自动化监控和检测行业。

    二、系统光学参数

    倍率

    NA

    景深

    分辨率

    TV失真

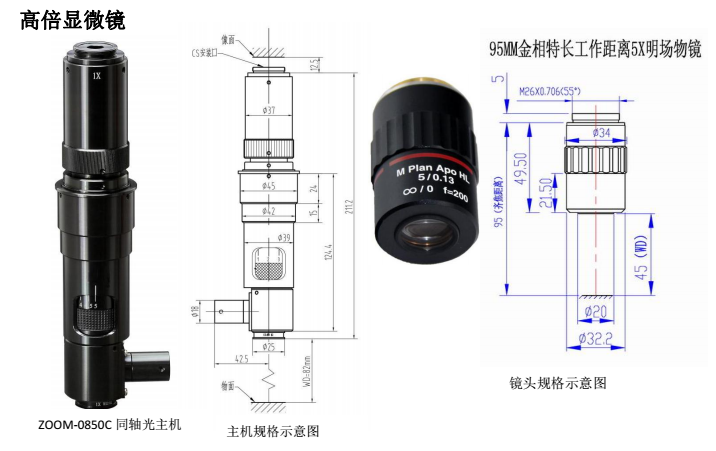

    安装尺寸:Φ45mm
    最大兼容相机:1/2"
    CCD螺纹接口:1英吋32扣

    0.75X

    0.03

    1.8mm

    11.2μm

    0.26%

    2.0X

    0.067

    0.30mm

    5.0μm

    0.31%

    5.0X

    0.097

    0.08mm

    3.5μm

    0.12%

    三、技术指标:

    1、主机:变倍系统采用平行光光学系统,保证成像质量
           2、1.0X、1.5X、2.0X三种倍率采用“摄远型”光学结构,大幅度缩短了系统长度
          3、物镜:1X/WD82MM  4X 10X 20X 40X
          4、CCD摄像目镜:1X/摄像目镜,适用于1/2”CCD摄像头
         5、光源:同轴光照明,配置LED同轴点光源照明器(亮度可调型)
         6、调焦机构:粗微动同轴调焦,调焦范围60mm     微动格值 0.002mm
         7、变倍比:1:6.7

    8、物镜变倍范围:0.75X – 5X
         9、物镜标准工作距离:1X:82(mm)、4X:17.3mm、10X:10mm、20X:5.8mm、40X:5.2mm
        10、C型CCD接头,距离成像靶面17.53mm;
        11、可配接1/3 " 1/2 " 2/3 " 帕面相机。
       12、配1/2 " 寸HDMI/USB2.0高清工业相机;

    13、21.5寸高清品牌显示器;(选配)

    14、可选配特长工作距离金相物镜5倍10倍20倍50倍,可选配测量软件

    15、机架:立柱型圆形机架,立柱φ25mm可选配黑色方形大底板机架

    四、设备优点:
    1、无须与PC连接,可直接连接液晶显示器,观看视频图像。
    2、VGA/HDMI高清晰图像传感器,视频图像清晰,流畅。
    3、支持自动曝光,自动白平衡,及手动调节曝光速度,RGB增益。
    4、8组十字线供选择,可随意调节8组十字线位置及颜色。
    5、可直接拍照USB存储 ,方便快捷。
    6、保存参数功能,可随时保存调整后的各种参数 。

    五、同轴视频显微镜主要用途:

    1.  硅片表面检测

    2.  工业样品的表面划痕与毛刺检测。

    3.  半导体检测。

    4.  液晶显示屏检测。

    5.  LED反光材料检测。

    6.  纤维检测。

    7.  其它无损探测。

    8.  布料密度,纤维检测。

    9.  光刻胶检测。

    10. 粉末颗粒直径检测。

    11. 地质晶体的内含物、瑕疵和化合物变化(包括宝石工业)。

    12. 药品材料检测。

    13. 聚合物和陶瓷制品中添加剂和杂物的存在率及分散率研究。

    14. 材料的结构异常性研究(裂纹、气孔、焊缝)。

    15. 确定粘合应用中是否存在粘合剂

    16.植物细胞、植物表皮、土壤试样、寄生虫。

    六、可选附件

    1、辅助物镜:2X,

    2、光源:一体化环型光源、LED环型冷光源、工业用小台灯照明、光纤冷光源

    3、支架:透过底光源架台,加长杆支架,大底板支架,其它订制支架等
