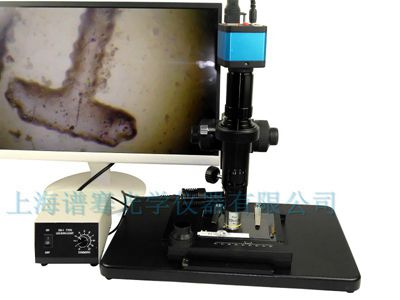

同轴光显微镜ZOOM-750C-K

商品详情
  • 一、仪器简介

    我司全新推出三机合一高分辨率同轴光视频显微镜具备(金相+体视+同轴光)三种观察功能,金相观察具有传统正置显微镜的镜头朝下防尘和射落光源的操作便利,又具有倒置金相适合大物件的优点,同时具有无限光学系统的优异像质与长工作距离的新型需要。体视观察具备高分辨率以及大景深效果,在观察物体时能产生正立的三维空间影像立体感强,成像清晰和宽阔,又具有长工作距离,可与低倍金相物镜相连接,弥补常规视频显微镜倍数不足所存在的缺陷,是适用范围非常广泛的常规显微镜 同时设备的同轴观察具备观察高反光材料的特点,材料反光越强,图像越清晰。它操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、硅片,微电子,金相内部组织结构分析,真空荧光显示屏VFD的检定等等,它将实物的图像放大后显示在计算机的屏幕上,可以将图片保存,放大,测量数据打印可以测量各种数据自动导出检测报告.

    二、技术规格

    1.摄像目镜1X C接口;

    2.物镜变倍范围 :0.75--5X倍数带固定卡位,
    3.变 倍 比 : 6.71
    4.移动工作距离 : 200mm
    5.台面尺寸: 380×260(mm)

    6.物镜: 1)无限远平场金相物镜 4X/0.10/WD17.3mm,10X/0.25/WD10mm,20X/0.40/WD5.8mm

    2)体视物镜:1X/WD:82MM

    7.移动平台: 滚珠导轨X、Y轴可连续移动,180×155×26mm,移动范围:75mm×50mm

    8.调焦机构:粗微动同轴,粗动松紧可调,带锁紧和限位装置微动精度:0.002mm镜筒φ45mm

    9.光源:同轴光点光源(射落光源)白光,DC3.4V/300mA

    10.光源控制器:100-240V/50/60Hz
    11.系统光学放大倍数(21.5显示器1倍体视物镜):51X--340X

    12.配置高清HDMI-1600万高清工业相机或高清1600万像素USB2.0工业相机(自带测量软件)

    、系统组成

    ZOOM-750C-D: 1同轴光显微镜 2摄像器(CCD) 34高清成像系统 5.计算机/显示器(选配)

    参考放大倍数
    ZOOM-750C-D 510-3400 (21.5寸显示器,10倍的金相物镜为例)

    ZOOM-750C-D 510-6800 (21.5寸显示器,20倍的金相物镜为例)
