TV-10AW型 万向支架视频显微镜

商品详情
  • 一、仪器用途:

    TV-10AW系万向支架视频显微镜在原先TV-10A视频显微镜的机身上增加万向支架长杆可使摄像镜筒360°任意角度,任意方位,任意高度移动选点观察,又具有长工作距离,并是适用范围非常广泛的常规显微镜。它操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边,毛刺,划痕)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,特别适合大型工件的表面检测观察,可结合摄像设备能将实物的图像放大后显示在显示器的屏幕上,通过无线鼠标或者遥控器操作,高速图像存储卡可直接在显示器上将图片保存,放大,对比,录像效果完全高清,操作简单!

    二、技术规格

    技术规格

    1

    主机变倍范围

    0.7X-4.5X

    2

    放大倍数范围

    18X-185X(15寸液晶显示器)

    3

    立柱直径

    Φ25mm

    4

    工作距离

    90-200mm

    5

    升降调节范围

    275mm

    6

    手轮调焦范围

    60mm

    7

    摄像目镜

    0.5X

    产品尺寸

    工作平台尺寸:380*255*25mm

    立柱尺寸:长355mm,直径25mm

    手轮调焦尺寸:60mm

    镜头高度尺寸:165mm(0.5X标配镜头)

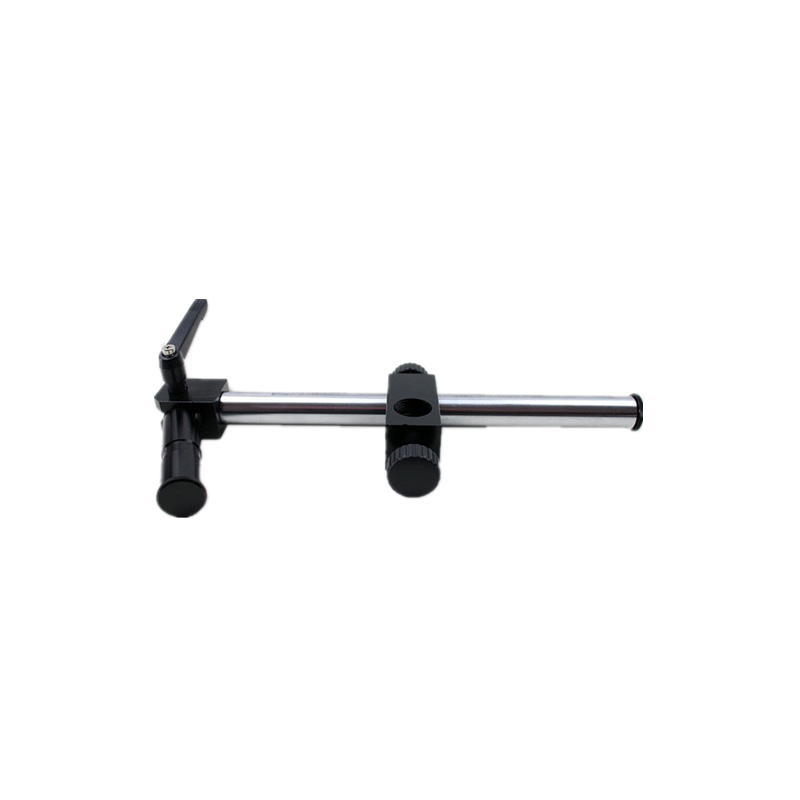

    万向支架杆:立柱φ25mm多功能拓展万向支架长330mm,

    功能描述

    1

    镜体

    高清晰度,高景深的立体图像,镜身变倍灵活舒适

    2

    升降机构

    导轨与齿轮结合调焦机构,保证调焦灵活,舒适,稳定

    3

    底座

    大底板,工作平台宽大舒适

    可选配组合配件

    1

    光源

    LED环形一体式荧光灯(中心聚光,亮度可调)

    2

    工业相机

    HDMI 型相机/VGA型相机/USB2.0接口接电脑测量相机

    3

    显示器

    10英寸,12英寸,21.5英寸(1920*1080p)

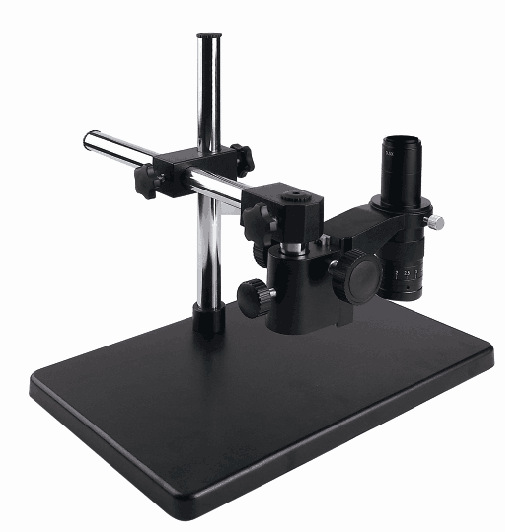

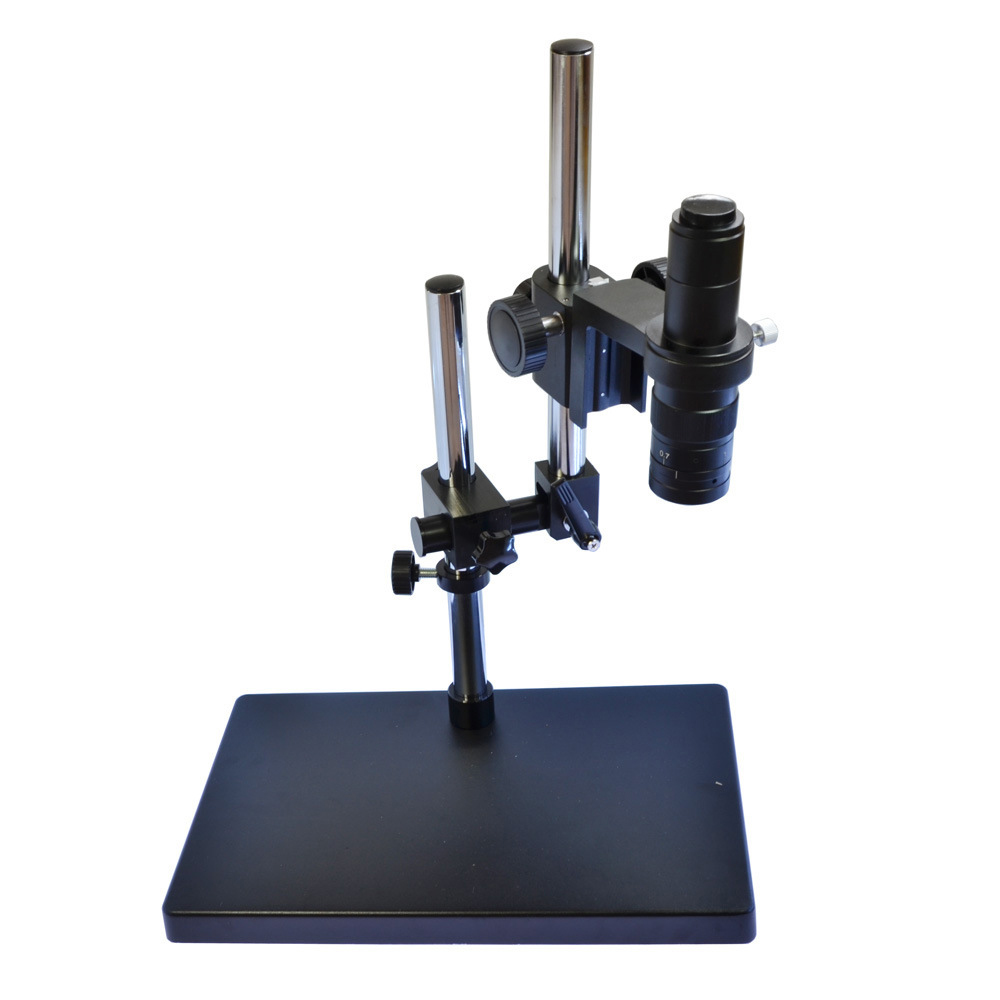

    万向支架组合示意图
