光学显微镜有分哪些种类

发布时间:2019/12/17

光学显微镜主要由光学系统及支撑它们的机械结构组成,光学系统包括物镜、目镜和聚光镜,都是由各种光学玻璃做成的复杂化了的放大镜。光学显微镜主要用于放大微小物体,使其为人的肉眼所能看见。

光学显微镜的分类方法

光学显微镜有多种分类方法:

①按使用目镜的数目可分为双目和单目显微镜;

②按图像是否有立体感可分为立体视觉和非立体视觉显微镜;

③按观察对像可分为生物和金相显微镜等;

④按光学原理可分为偏光、相衬和微差干涉对比显微镜等;

⑤按光源类型可分为普通光、荧光、紫外光、红外光和激光显微镜等;

⑥按接收器类型可分为目视、数码(摄像)显微镜等。

所以在选购光学显微镜前,一定要确定哪种光学显微镜适合自己。常用的光学显微镜有生物显微镜体视显微镜金相显微镜、偏光显微镜、荧光显微镜、相衬显微镜、倒置显微镜等。


常见的光学显微镜

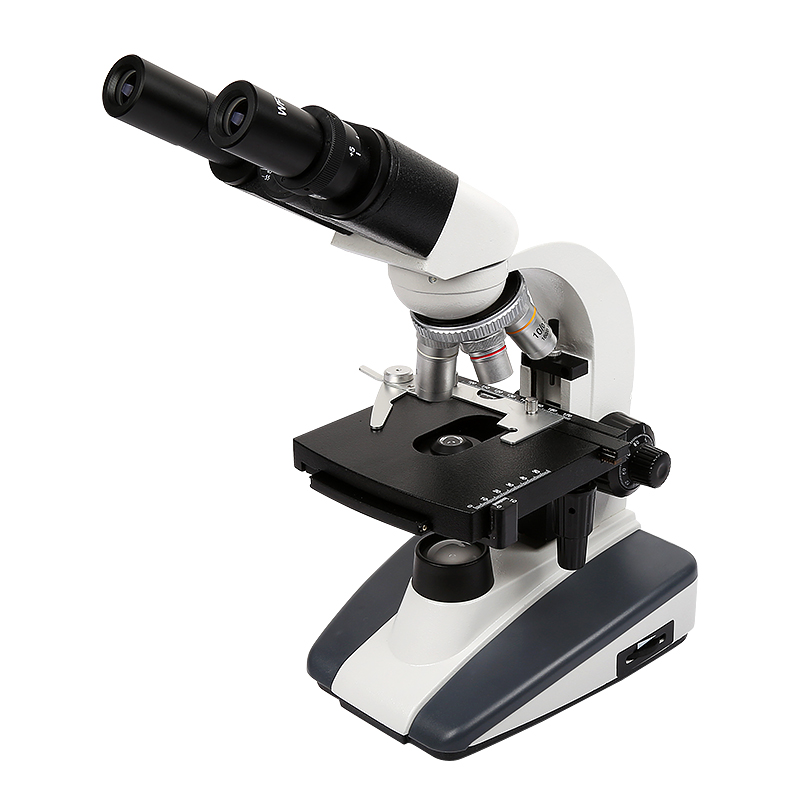

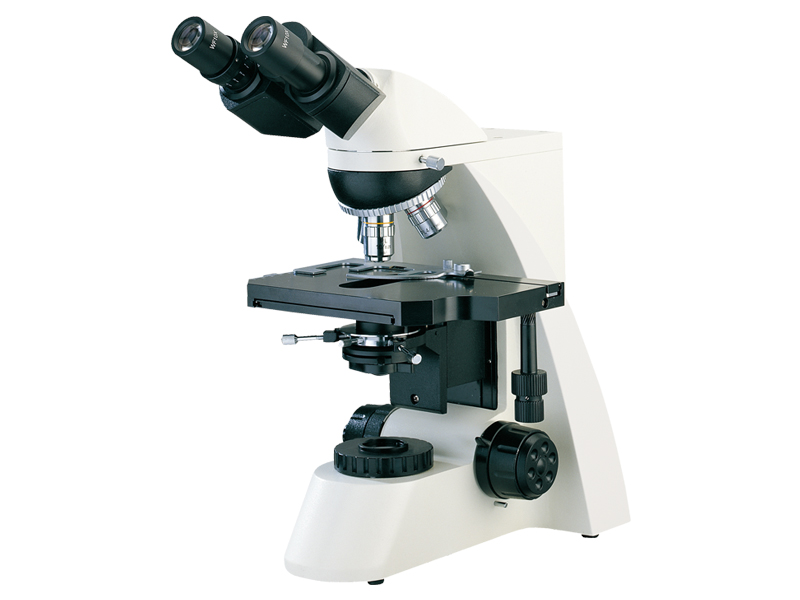

1、生物显微镜

生物显微镜放大倍数一般在40x-2000x之间,光源为透射光。生物显微镜供医疗卫生单位、高等院校、研究所用于微生物、细胞、细菌、组织培养、悬浮体、沉淀物等的观察,同时可以观察其他透明或者半透明物体以及粉末、细小颗粒等物体。

生物显微镜可连续观察细胞、细菌等在培养液中繁殖分裂的过程等。在细胞学、寄生虫学、肿瘤学、免疫学、遗传工程学、工业微生物学、植物学等领域中应用广泛,是食品厂、饮用水厂办QS、HACCP认证的必备检验设备。

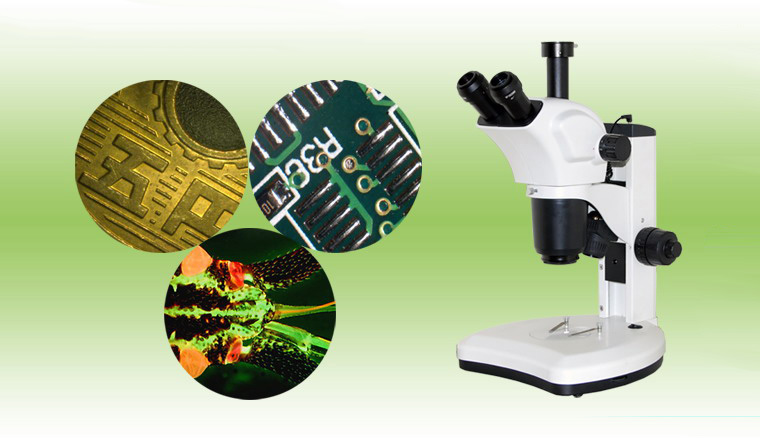

2、体视显微镜

体视显微镜又称“实体显微镜”或“解剖镜”,是一种具有正像立体感的光学显微镜。体视显微镜放大倍数在7x-45x左右,也可以放大到90x,180x,225x。在生物、医学领域广泛用于切片操作和显微外科手术;在工业中用于微小零件和集成电路的观测、装配、检查等工作。

体视显微镜利用双通道光路,双目镜筒中的左右两光束不是平行,而是具有一定的夹角,即体视角(一般为12度~15度),为左右两眼提供一个具有立体感的图像。它实质上是两个单镜筒显微镜并列放置,两个镜筒的光轴构成相当于人们用双目观察一个物体时所形成的视角,以此形成三维空间的立体视觉图像。

目前体视显微镜的光学结构是由一个共用的初级物镜,对物体成象后的两光束被两组变焦镜分开,并成一体视角再经各自的目镜成象,它的倍率变化是由改变中间镜组之间的距离而获得的,因此又称为“连续变倍体视显微镜”。

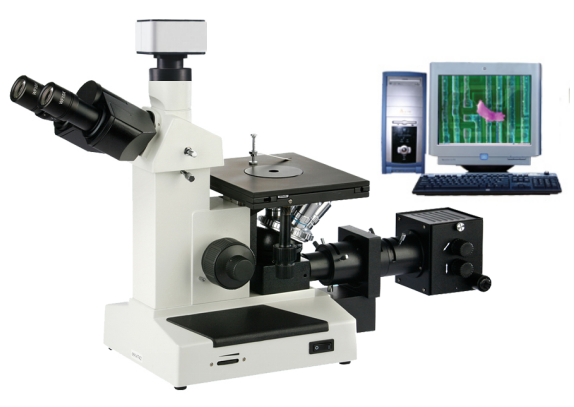

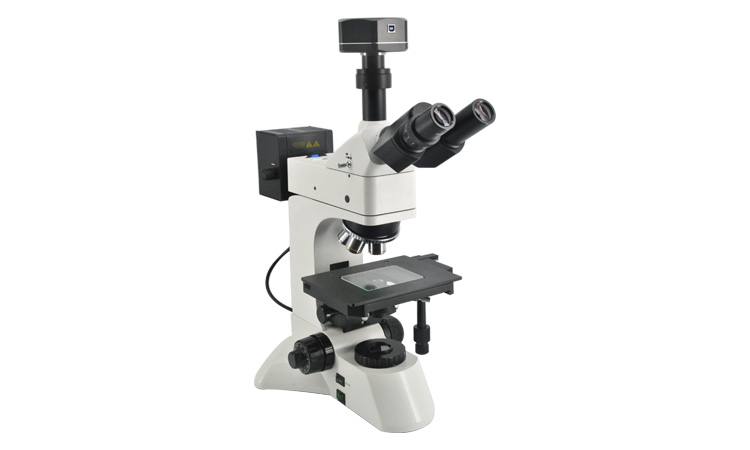

3、金相显微镜

金相显微镜放大倍数在50x-1000x这个范围内,主要应用于金属等多种不透明材料观察,鉴别和分析内部结构组织。适用于厂矿企业、高等院校及科研等部门。该仪器配用摄像装置,可摄取金相图谱,并对图谱进行测量分析,对图象进行编辑、输出、存储、管理等功能。

金相显微镜是专门用于观察金属和矿物等不透明物体的光学显微镜,这些不透明物体无法在普通的光学显微镜中观察,故金相显微镜主要以反射光为主。在金相显微镜中照明光束从物镜方向射到被观察物体表面,被物面反射后再返回物镜成像。这种反射照明方式也广泛用于集成电路硅片的检测工作。现在的金相显微镜也可以选择带透射光的,方便观察透明状物体和一些粉末状颗粒状样品。

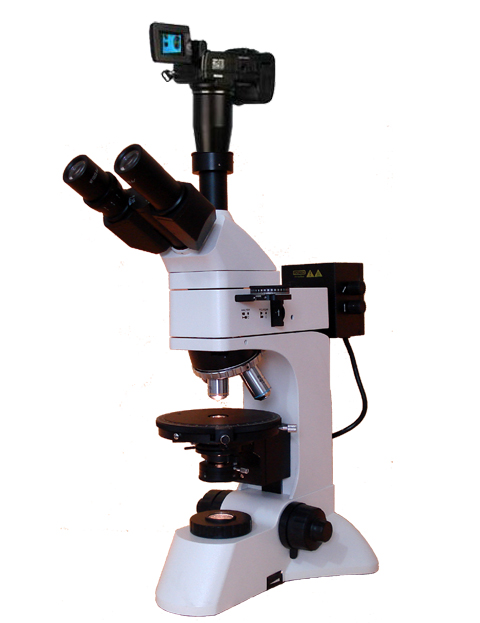

4、偏光显微镜

偏光显微镜是用于研究所谓透明与不透明各向异性材料的一种光学显微镜。偏光显微镜重点在于加入起偏器和检偏器,针对反光或者具有双折射性质的样品,相当于切掉一部分杂光,使产品清晰,如矿石,晶体等。凡具有双折射的物质,在偏光显微镜下就能分辨的清楚,当然这些物质也可用染色法来进行观察,但有些则不可能,而必须利用偏光显微镜。将普通光改变为偏振光进行镜检的方法,以鉴别某一物质是单折射或双折射性因此,偏光显微镜被广泛地应用在矿物、化学等领域,在生物学和植物学也有应用。

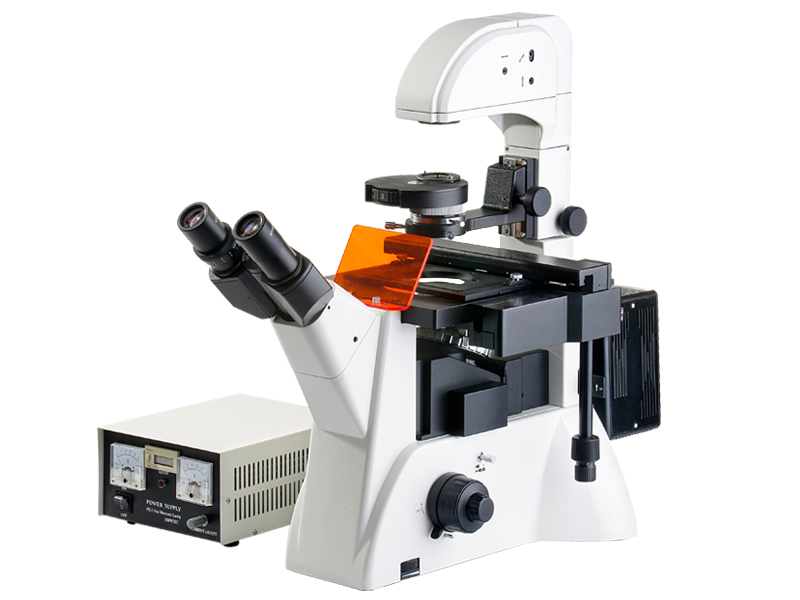

5、荧光显微镜

荧光显微镜是以紫外线为光源,用以照射被检物体,使之发出荧光,然后在光学显微镜下观察物体的形状及其所在位置。荧光显微镜用于研究细胞内物质的吸收、运输、化学物质的分布及定位等。细胞中有些物质,如叶绿素等,受紫外线照射后可发荧光;另有一些物质本身虽不能发荧光,但如果用荧光染料或荧光抗体染色后,经紫外线照射亦可发荧光,荧光显微镜就是对这类物质进行定性和定量研究的工具之一。

6、相衬显微镜

在光学显微镜的发展过程中,相衬镜检术的发明成功,是近代显微镜技术中的重要成就。我们知道,人眼只能区分光波的波长(颜色)和振幅(亮度),对于无色通明的生物标本,当光线通过时,波长和振幅变化不大,在明场观察时很难观察到标本。

相衬显微镜利用被检物体的光程之差进行镜检,也就是有效地利用光的干涉现象,将人眼不可分辨的相位差变为可分辨的振幅差,即使是无色透明的物质也可成为清晰可见。这大大便利了活体细胞的观察,因此相衬镜检法广泛应用于倒置显微镜中。

7、倒置显微镜

倒置显微镜组成和普通光学显微镜一样,只不过物镜与照明系统颠倒,前者在载物台之下,后者在载物台之上,是为了适应生物学、医学等领域中的组织培养、细胞离体培养、浮游生物、环境保护、食品检验等显微观察。由于上述样品特点的限制,被检物体均放置在培养皿(或培养瓶)中,这样就要求倒置显微镜的物镜和聚光镜的工作距离很长,能直接对培养皿中的被检物体进行显微观察和研究。因此,物镜、聚光镜和光源的位置都颠倒过来,故称为“倒置显微镜”。

由于工作距离的限制,倒置显微镜物镜的最大放大率为60x。一般研究用倒置显微镜都配置有4x、10x、20x、及40x相差物镜,因为倒置显微镜多用于无色透明的活体观察。如果用户有特殊需要,也可以选配其它附件,用来完成微分干涉、荧光及简易偏光等观察。
