钛合金TC4材料的组成为Ti-6Al-4V，属于(α+β)型钛合金，具有良好的综合力学机械性能。比强度大。TC4的强度sb=1.012GPa，密度g=4.51*103，比强度sb/g=23.5，而合金钢的比强度sb/g小于18。 钛合金热导率低。 钛合金的热导率为铁的1/5、铝的1/10，TC4的热导率l=7.955W/m·K。钛合金的弹性模量较低。TC4的弹性模量E=110GPa，约为钢的1/2，故钛合金加工时容易产生变形。 大多用在医疗和航空等领域。

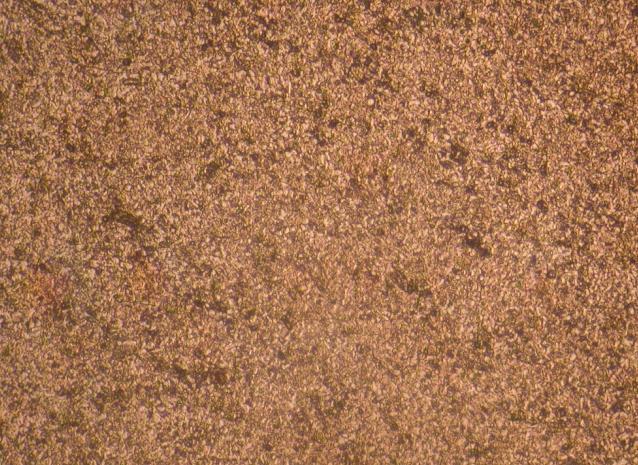

下面是TC4退火态的尽享照片，腐蚀的怎么样？能看出级别吗？照片由100倍金相显微镜拍摄的，腐蚀方法是：硝酸，HF

点评：

• 倍数太小了， 应该照大倍数金相图分析
• 放大倍数太小，最好给出标尺。TC4一般是两相组织，这个倍数分辨不出来。
• 确定退火态？ 温度好像有点不合适
• 腐蚀过深了，时间久了。
• 如果评级 放大到200倍应该能到3级
