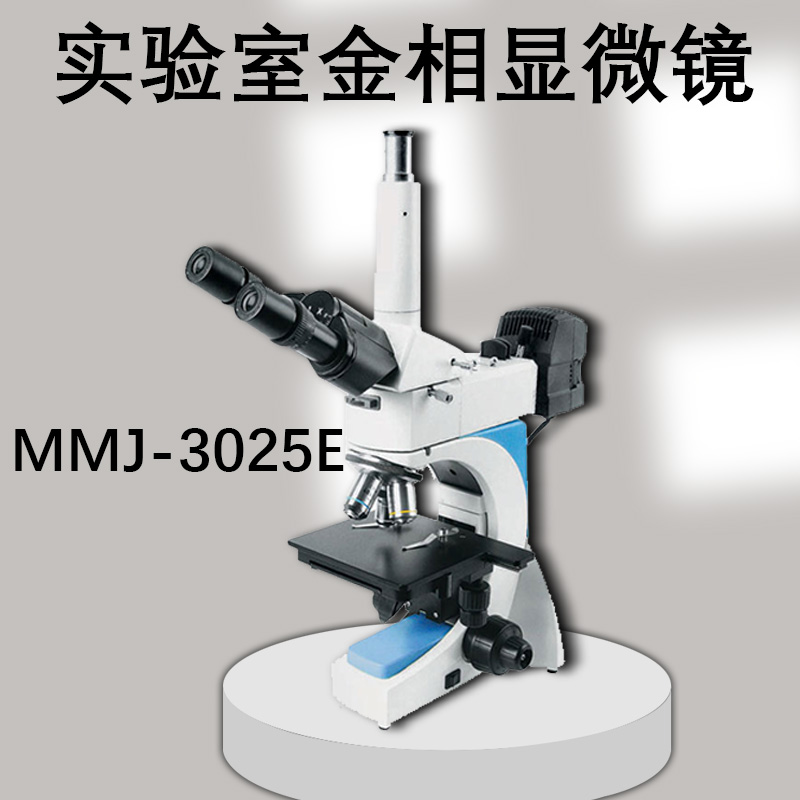

MMJ-3025E正置金相显微镜

商品详情
  • 用途:

    MMJ-3025E型正置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念,适合电子、冶金、化工和仪器仪表行业用于观察半透明或不透明的物资,如金属陶瓷、集成块、PCB电路板、液晶板、薄膜、纤维、金属金相组织,镀涂层以及其它非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用,其舒适精致的镜体机构、轻松快捷的操作方式,是工矿企业工业光学检测仪器及学校金相教学用仪器的首选。

    ★无限远平场关学系统,长工作距离倍物镜,提供了卓越的光学性能

    ★超低位前置粗微动操作,减轻使用者的疲劳,使得人机关系更加密切

    ★三角形一体化机架结构,不仅使仪器更加稳固,而且大大节省有限的工作空间

    ★插拔式灯泡换取装置,更换灯泡更加简捷、安全、可靠

    ★标准光学倍数:50-400倍;总放大倍数可达1000倍

    技术参数

    1.目镜

    类 型

    放大倍数

    视场(mm)

    平场目镜

    10X

    Φ20

    2. 物镜

    类 型

    放大倍数

    数值孔径NA

    工作距离mm

    明/暗场

    无限远平场消色差

    长工作距离金相专用物镜

    5X

    0.12

    23.6

    明场

    10X∞

    0.25

    17.7

    明场

    20X∞

    0.40

    10.0

    明场

    50X∞

    0.55

    7

    明场

    60X∞

    0.70

    2.90

    明场(选配)

    80X∞

    0.75

    2.73

    明场(选配)

    100X∞

    0.80

    3.20

    明场(选配)

    3.光学放大倍数:50X-500X     系统参考放大倍数:50X-2600X;最大标本高度:40mm,

    4.照明系统:柯勒照明,垂直照明系统带孔径可变光栏和视场可变光栏;反射光照明,6V/ 20W卤素灯,

    亮度可调;集光器,滤色片组:黄色、蓝色、绿色、磨砂玻璃,
    5.偏光装置:内置检偏器
    6.粗细同轴调焦,行程30mm,微调最小读数值0.002mm,粗动行程每圈37.7mm,微动行程每圈0.1mm,

    带限位装置(防止载物台上升过高切片碰坏镜头和粗调力矩调节装置(粗微调松紧可调)。
    7.转换器:四孔转换器,内向式,滚珠定位,防止口气污染镜
    8.瞳距调节范围:53-75mm
    9.双层机械移动载物台,右手同轴低位操作X\Y移动,面积150X140mm移动范围75X50mm,载物平板,载物

    台部件可自由装卸。

    10.摄像装置:1X显微适配镜,带500万高清显微摄像仪+高清成像系统软件。

    【产品标准配置】



    MMJ-3025A

    MMJ-3025-E

    观察头

    双目观察头

    三目观察头

    目镜

    WF10×/20MM

    WF10×/18,带0.1mm刻尺及十字分划

    WF8×/18

    EW12.5×/15

    物镜

    无限远平场消色差专用金相物镜

    4×/ 0.1/ ∞/ - WD 25.4.mm


    5×/ 0.12/ ∞/ - WD 23.6mm


    10×/ 0.25/ ∞/ - WD 17.7mm

    20×/ 0.40/ ∞/ - WD 10.0mm

    50×/ 0.55∞/     WD7.0mm

    60×/ 0.70/ ∞/ - WD2.9mm

    80×/ 0.75/ ∞/ - WD2.73mm

    100×/ 0.80/ ∞/ 0 WD3.1mm

    转换器

    四孔转换器

    载物台

    双层活动平台,尺寸150×140mm,移动范围75×50mm

    焦距调节

    同轴粗微调焦机构

    照明

    柯勒照明,垂直照明系统带孔径可变光栏和视场可变光栏;反射光照明,6V/ 20W卤素灯,亮度可调

    透射光照明,6V/ 20W卤素灯,亮度可调

    滤色片

    蓝色、绿色、黄色 、磨砂玻璃片

    偏光装置

     简易偏光插板装置

    压平机

    金相试样的专用制作器械

    摄像接口

    标准1倍长筒C接口

    摄像组件

    500万像素彩色显微镜摄像仪CCD(自带测量功能)

    彩色高清成像系统

    USB2.0数据线

    测量配件

    精度0.01mm测微尺
