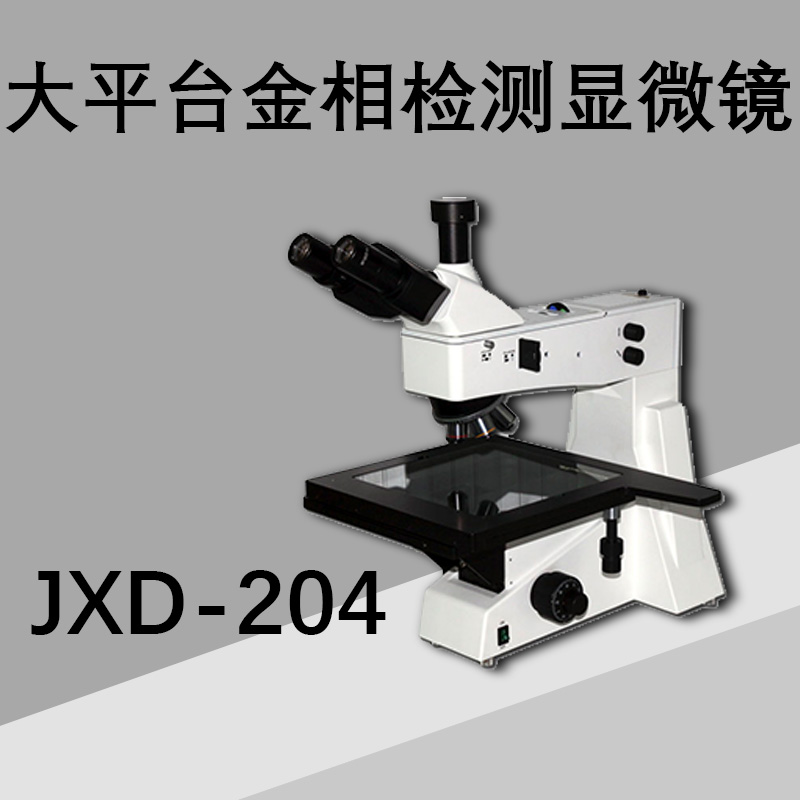

JXD-204大平台金相检测显微镜主要技术参数

目镜

大视野 WF10X(视场数Φ22mm)

无限远平场消色差长距金相专用物镜

（五组物镜）

 PLL5X/0.12   工作距离：26.1 mm

 PLL10X/0.25  工作距离：20.2 mm

P LL20X/0.40  工作距离：8.8 mm

                       PLL50X/0.70 工作距离： 3.68 mm

     PLL80X/0.80  干镜.工作距离：1.25 mm

观察系统

无限远光学明场观察系统

目镜筒

三目镜30˚倾斜, 可100%通光摄影。

放大倍数

光学放大50X-800X

落射照明系统

12V30W卤素灯，亮度可调

内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式检偏器与起偏器

调焦机构

粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:0.7μm。

转换器

五孔(内向式滚珠内定位)

工作台

                                                                                    机械式载物台，外形尺寸：280mmX270mm，

                                                                            移动范围：横向（X）204mm，纵向（Y）204mm

摄像适配器

0.5X

摄像系统

HDMI-2K高清高速彩色显微摄像仪

测量辅助配件

金相测量专用标定尺，规格0.01mm

显示器

HDMI高清戴尔21.5英寸液晶显示器

附件

                                                                                    16G存储U盘、鼠标、HDMI高清数据线、鼠标垫
